一、角位變送器的工作原理

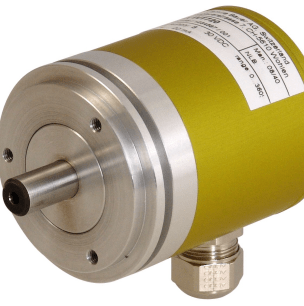

對于好的模擬與數字輸出信號的非接觸傳感掃描系統，電容測量原理是其中之一，這個原理是基于一個理想的盤式電容，測量值是來自于由兩個小距離的電容盤組成的一個小的空間，并由其相對面積產生的，通過在其中心的軸，旋轉電容盤，它們之間的電場就會發生變化。在發射與接收電極盤上有定位環，用來確定固定與定義好的電極盤與標準位置的距離。安裝在電容盤的外部的分析電子裝置的位置可以被讀出來，它們的供電是通過穿心濾波器提供的。角位變送器有鋁的外殼，穿心濾波器有效的保證了其不受外部電場的影響。如果軸轉動與整體相關聯，那么這個電容的變化與軸的角度位置保持一致，這些變化通過測量電路與相應的顯示來獲得，這些測量值是作為角度位置的。這些帶有鋁外殼的穿心濾波器可以形成屏蔽從而抵抗影響角位變送器的外界電場。如果軸圍繞外殼轉動，微分電容的容值將隨著軸的角位置改變而變化。這些變化通過測量電路獲得并相應的顯示。因此這些測量值就作為角位置。

除此以外還有磁性測量原理、光學測量原理、以及單圈和多圈位置編碼器等工作原理。相比較而言，電容式測量原理具有高品質、高可靠性和堅固穩定的特點。

二、角位變送器的主要類型

角位變送器通過軸將機械運動轉換為標準的直流信號，它們可以分為兩個主要的類型。

1、增量式角位變送器

通過計算測量的步數，或者通過一個可選的參考零點作為起始點的信號區間插值法，增量編碼器就可以測量角度，每一步位置都有一個脈沖產生。這種方法不能提供一個位置分配信號，這也意味著每次激活控制或者供電中斷后，參考點都必須被重置。

2、角位變送器

角位變送器在激活或者供電中斷后都能立即提供一個清晰的分配位置；與之相反的是，增量角位變送器則不需要耗時的確認參考點。用變送器測量角度位置可以通過不同的測量原理來解決。

三、角位移變送器怎么設置

角位變送器的設置主要為分為兩大類。一種為無可編程角位變送器，對應的另一個為可編程角位變送器。不可編程的角位變送器出廠時會根據現場測量情況設置固定的工作參數，當角位變送器現場安裝時，根據出廠標記的起始位和終點位安裝好后，即可正常工作。可編程角位變送器，可根據現場的測量情況隨時調整測量范圍、起始位、最終位。
