發布時間：2022年09月06日                作者：德國GMC-I高美測儀（上海電勵士）

多功能智能變送器面板顯示功能產品系列介紹：

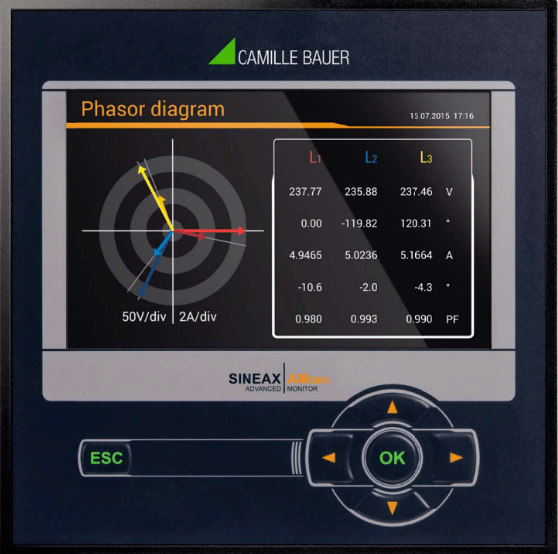

SINEAX AM1000、SINEAX AM2000、SINEAX AM3000面板顯示多功能變送器

可用于同時獲取任何強電系統的多個變量。 SINAX AM 系列多功能表用于測量和監控強電系統，該裝置顯示精美、操作簡單直觀、可擴展組件包括各類總線通信接口，數字 I/O 模塊，模擬輸出或繼電器輸出，標稱電壓達到 690V，電氣安全等級 CATIII，適用于從單相到三相四線不平衡負載系統在內的任何電氣環境，可以廣泛用于工業自動化、建筑節能或電能輸配電過程中。

AM 系列多功能表通過 TFT 高清屏幕滿足現場顯示需求，帶有以太網接口的版本支持 PC 瀏覽器直接配置系統且無需額外軟件。

SINEAX APLUS多功能智能變送器設備用于同時獲取任何強電系統的多個變量 APLUS 設備是用于測量，監控和分析電氣系統的強大裝置。設備遵循瑞士高質量標準和最大化用戶利益。

該通用測量設備有三個主要版本：帶 TFT 顯示版本或 LED 顯示版本或不帶顯示的導軌安裝版本。它可以簡單快速的集成到現場測試環境中。它提供了更加廣泛的功能，這些功能可以通過可選組件進一步擴展。

設備可以通過通信接口，數字 I/O 或模塊輸出連接到過程環境中。 應用 APLUS 適用于能源輸配電過程，強失真工業環境和建筑自動化。標稱電壓達 690V，在快速、準確的分析不穩定的負載及電氣回路方面優勢明顯。

另外，APLUS 可以替代故障及限值監控設備，組成控制系統或能源系統總站。 測量發電量 APLUS 可以通過 CB-manager 軟件快速和簡單的完成測量任務。基于設備的通用測量系統可以用于任何配電系統，從單相到 4 線不平衡系統，無需進行硬件調整。獨立的測量任務和外部影響總是可以達到相同的高性能。 測量可以在所有四個象限不間斷進行，也可以以好的方式用于系統監控。測量時間以及預期系統負載都可以進行參數設置。

參數化、服務和測量獲取這些功能通過內置 CB-manager 軟件實現，安全系統通過限制接入設備數據激活。例如，通過顯示改變極限值可以鎖定，也可以通過配置設置解鎖。

多功能智能變送器可以選擇以下的通信接口組合用于通信：

? Modbus/RTU 接口（RS-485）

? 以太網接口帶有 Modbus/TCP 協議

? Profibus 總線/DP 和 Modbus/RTU

? 兩個 Modbus/RTU 接口（RS-485）

? Modbus/RTU 接口（RS-485）和以太網接口帶有 Modbus 協議 選擇多種接口的組合，可以使用一個接口用于數據傳輸，其它的接口用于能量管理、遠程或本地維護，這樣就無需中斷數據傳輸。

邏輯模塊：操作行為監控為了有效保護操作資源，必須保證多系統電量在他們允許的范圍內。邏輯模塊提供了更方便的功能用于組合多個極限值以及觸發更多行為，例如，告警、事件儲 存或干擾記錄。為了監控指定負載的操作時間，設備支持多達 3 個操作時間計數器， 通過極限值或數字操作反饋控制。

為邏輯模塊選擇可能的應用：

? 保護繼電器功能（例如：過電流、相位故障或不平衡）

? 當前操作模式改變，例如本地/遠程（白天/夜晚）操作

? 監控告警、事件和確認程序記錄

? 監控外部設備：電路狀態或自我監控信號

? 電能質量分析及故障分析 要保證現實中的電氣設備無干擾的工作，需要監控電能質量情況。APLUS多功能智能變送器不僅執行統計工作，還將監測實際參數并進行相應的事情分析。
