《GB51127-2015印刷電路板工廠設計規范》中的供電系統要求解析

一、什么是PCB印制電路板？

印制電路板（PCB：Printed Circuit Board）指在絕緣基材上，按預定設計形成印制元件、印制線路或兩者結合的導電圖形的印制電路或印制線路成品板。

PCB印刷電路板的產業鏈：

二、PCB印刷電路板工廠的供電系統有哪些要求？

《GB 51127-2015 印刷電路板工廠設計規范》適用于印制電路板工廠的新建、擴建和改建工程的設計。

1、根據GB51127-2015標準要求，PCB印刷電路板工廠供電系統需要符合如下要求：

☆ 生產用主要工藝設備，宜由專用變壓器或專用低壓饋電線路供電；

☆ 對電源連續性有特殊要求的工藝設備及儀表（電鍍、層壓等），應設置備用電源；

☆ 廠房內單相負載，存在不平衡電流，還有熒光燈、變頻器等非線性負載，配電線路存在高次諧波電流，中性線也會有較大的電流，因此建議適用TN-S或TN-C-S系統。

☆ 變壓器低壓側應設置低壓無功補償柜；

☆ 重要工藝設備（光繪機、蝕刻、檢測設備、曝光機等），宜設置不間斷電源供電裝置；

☆ 電鍍、內層蝕刻機、外層蝕刻機、底片光繪機、檢測設備、曝光機等工藝設備突然停電后，若短時間不能恢復供電，會引起正在生產的產品受損甚至報廢：停留在蝕刻機內的PCB會蝕刻過度報廢，無法返工；

☆ 底片光繪機價值高，停電對設備影響很大；

☆ 電鍍整流設備等諧波特別嚴重的工藝設備，宜設置相應的諧波處理裝置。

2、根據GB51127-2015標準要求，PCB印刷電路板工廠設備和電氣節能需符合如下要求：

☆ 工廠動力設備應選用高效率、低能耗機型；

☆ 變壓器的臺數和容量應根據生產工藝及其配套輔助設施、公用動力設施等用電負荷特點和變化狀況確定；

☆ 功率大于50kW的用電裝置宜單獨配置電流表、有功電能表等計量裝置；

☆ 應采用效率高、能耗低、性能先進的電氣產品；

采用電感鎮流器的電氣放電燈宜在線路或燈具內設置電容補償，功率因數不應低于0.9。

三、PCB印刷電路板廠電力監控解決方案：電能質量和能耗監控，故障電流監控

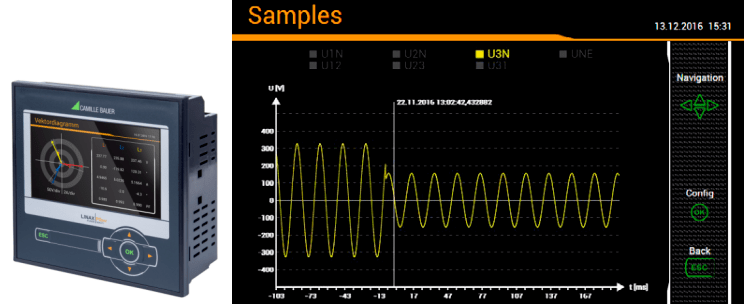

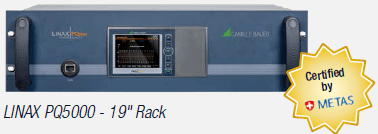

1、PQ系列認證級在線電能質量分析儀：LINAX PQ3000 / PQ5000

☆ 最高精度——滿足IEC 61000-4-30 Ed.3標準的CLASS A級

☆ 權威認證——獲得IEC 62586-1/2 Ed.2 標準第三方獨立認證

2、AM系列故障錄波儀：SINEAX AM1000 / AM2000 / AM3000

☆ 電力系統中的電量測量和監控

☆ 按電能標準記錄電壓故障波形

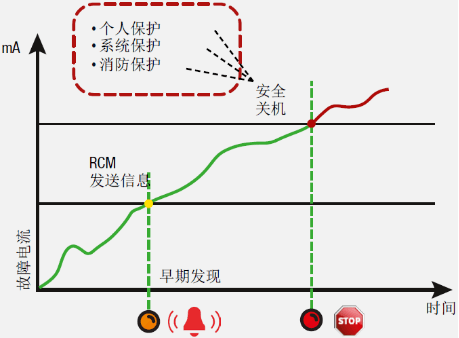

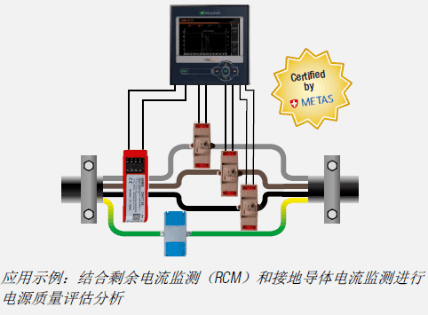

☆ RCM故障電流監控

☆ 同時支持4路電流與電壓輸入

支持標準以太網通信，可實現網頁瀏覽，測量顯示，系統進程控制，維護服務
